固體絕緣材料電壓擊穿測試系統技術參數與安全規范

固體絕緣材料電壓擊穿測試系統技術參數與安全規范

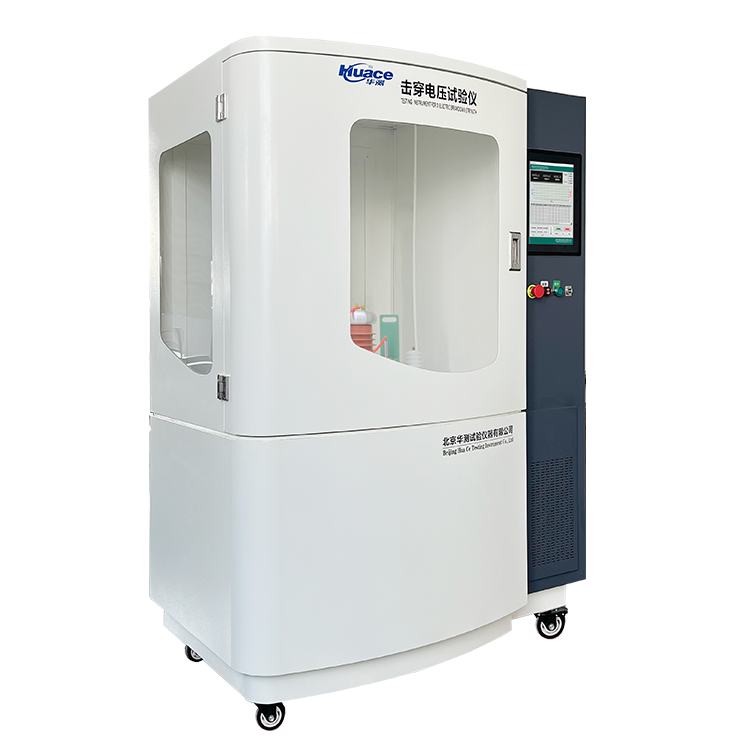

HCDJC系列電壓擊穿試驗儀主要適用于固體絕緣材料（如：塑料、橡膠、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質）在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試。

技術要求：

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--100 KV ;

直流 0—100 KV

03、電器容量： 5KVA

04、高壓分級： 0--5KV； 0-10KV； 0--20KV；0--50KV 0-100KV

05、升壓速率： 100 V/S 200 V/S 500 V/S 1000 V/S 2500 V/S 5000 V/S

06、試驗方式：

直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

07、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.1S內切斷電源

08、采用先進的無觸點原件勻速調壓方式。

09、支持短時間內短路試驗要求。

10、一次試驗可以同時做3-5個試樣

11、電壓試驗精度： ≤ 2%

12、試驗電壓連續可調： 0--100 KV

13、耐壓時間設定：0-6小時

14、支持20S,60S急速升壓.

安全保護、電流保護：

（1）超壓保護

（2）過流保護

（3）短路保護

（4）漏電保護

（5）軟件誤操作保護

高壓輸入回路斷電保護控制：

(1)總電源開關

(2)調壓器復位開關

(3)高壓斷電開關

(4)試驗箱門安全開關

(5)高壓回路開關

(6)漏電保護開關

試驗方式：

1、絕緣試樣空氣中試驗

2、絕緣試樣浸油中試驗
